2. LLM 基础与生成机制
1. 大语言模型（LLM）基础：自回归生成、Tokenization 与指令微调
VLA 模型的 "大脑"：理解 LLM 如何处理序列、生成输出，以及如何将动作也当作语言来预测。
阅读指南
本章内容较多，按重要性分为两个部分：
- Part A（必读）：1-3 + 8——LLM 的核心原理，理解后续章节的基础
- Part B（核心）：4-5——指令微调和动作 token 化，VLA 的关键
Part A（必读）
2. VLA 中 LLM 的角色
2.1 为什么 VLA 需要 LLM？
VLA（Vision-Language-Action）的核心思想是：把机器人控制问题转化为序列生成问题。
传统机器人控制：
状态 → [控制算法] → 动作
需要手工设计状态表示和控制策略
VLA 的思路：
图像 + 语言指令 → [LLM] → 动作序列
利用 LLM 强大的序列建模能力
LLM 在 VLA 中承担的功能：
| 功能 | 说明 |
|---|---|
| 指令理解 | 理解 "把红色方块放到蓝色盘子里" 这样的自然语言指令 |
| 视觉推理 | 结合视觉特征，理解当前场景（物体位置、状态） |
| 动作生成 | 输出机器人应该执行的动作序列 |
| 常识推理 | 利用预训练知识进行推理（如：杯子要正着放） |
2.2 VLA 中 LLM 的输入输出
输入：[视觉 Token] + [语言 Token]
↓
LLM
↓
输出：[动作 Token] 或 [连续动作值]
具体例子：
输入：<img_1><img_2>...<img_256> Pick up the red block
输出：<action_1><action_2>...<action_7> (7-DoF 机械臂动作)
3. 自回归生成原理
3.1 什么是自回归（Autoregressive）生成？
核心思想：一个 token 一个 token 地生成，每次生成都依赖于之前生成的所有 token。
数学表达：
直观理解：
生成句子 "I love cats"
Step 1: P("I" | <BOS>) → 生成 "I"
Step 2: P("love" | "I") → 生成 "love"
Step 3: P("cats" | "I love") → 生成 "cats"
Step 4: P(<EOS> | "I love cats") → 结束
3.2 Causal Mask：保证自回归性质
在 Transformer 中，Self-Attention 默认会让每个位置看到所有位置。要实现自回归，需要用 Causal Mask（因果掩码） 来阻止看到未来信息。
位置 1 位置 2 位置 3 位置 4
Causal Mask: 位置 1 [ 0 -∞ -∞ -∞ ]
位置 2 [ 0 0 -∞ -∞ ]
位置 3 [ 0 0 0 -∞ ]
位置 4 [ 0 0 0 0 ]
0 = 可以看到
-∞ = 看不到（softmax 后变成 0）
代码实现：
import torch
import torch.nn as nn
def create_causal_mask(seq_len: int, device: torch.device) -> torch.Tensor:
"""创建因果掩码（上三角为 -inf，阻止每个位置看到其后的 token）"""
mask = torch.triu(torch.ones(seq_len, seq_len, device=device), diagonal=1)
mask = mask.masked_fill(mask == 1, float('-inf'))
return mask # (seq_len, seq_len)
def causal_attention(Q, K, V, mask=None):
"""带因果掩码的注意力计算"""
d_k = Q.shape[-1]
# (B, H, L, L)：计算每对位置的相关性分数
scores = torch.matmul(Q, K.transpose(-2, -1)) / (d_k ** 0.5)
if mask is not None:
scores = scores + mask # -inf 位置在 softmax 后趋近于 0，相当于屏蔽未来信息
attn_weights = torch.softmax(scores, dim=-1)
output = torch.matmul(attn_weights, V)
return output
3.3 Prefill 与 Decode 阶段
LLM 推理分为两个阶段：
阶段 1：Prefill（预填充）
处理所有输入 token，一次性并行计算
输入：[视觉token] + [语言token]
输出：所有位置的 KV Cache（供 Decode 阶段复用）
阶段 2：Decode（解码）
一个 token 一个 token 地生成输出
每步只处理 1 个新 token，复用已有 KV Cache
直到生成 EOS 或达到最大长度
关键区别：Prefill 是批量并行的（快），Decode 是逐步串行的（慢，是推理延迟的主要来源）。从硬件利用角度看，Prefill 阶段是计算密集型——需要对所有输入 token 做大量矩阵乘法，GPU 算力是瓶颈；Decode 阶段则是访存密集型——每步只处理 1 个新 token，但需要从显存中读取整个 KV Cache 来计算注意力，显存带宽成为瓶颈。这也是为什么长序列生成时 Decode 阶段的延迟远高于 Prefill。
3.4 KV Cache：加速自回归生成
问题：每生成一个 token，都要重新计算之前所有 token 的注意力？
解决方案：缓存之前的 Key 和 Value，新 token 只需要计算自己的 K、V 并追加。
不用 KV Cache（慢）：
Step 1: 计算 [t1] 的 K,V
Step 2: 计算 [t1, t2] 的 K,V（t1 重复计算了！）
Step 3: 计算 [t1, t2, t3] 的 K,V（t1, t2 重复计算了！）
用 KV Cache（快）：
Step 1: 计算 [t1] 的 K,V，存入 cache
Step 2: 计算 [t2] 的 K,V，拼接到 cache
Step 3: 计算 [t3] 的 K,V，拼接到 cache
核心思想（伪代码）：
# KV Cache 核心逻辑（概念示意）
cache_k, cache_v = [], [] # 每层维护一个缓存
for new_token in decode_loop:
# 只对新 token 计算 K、V
k_new = linear_k(new_token) # (B, 1, head_dim)
v_new = linear_v(new_token) # (B, 1, head_dim)
# 将新 K、V 追加到历史缓存中（避免重复计算）
cache_k = torch.cat([cache_k, k_new], dim=1) # (B, seq+1, head_dim)
cache_v = torch.cat([cache_v, v_new], dim=1)
# 用完整缓存做注意力，只输出新 token 对应的位置
output = attention(q=linear_q(new_token), k=cache_k, v=cache_v)
值得注意的是，KV Cache 的显存开销与序列长度成正比——每多生成一个 token，就要多缓存一组 K、V 向量（每层、每个注意力头各一份）。对于长上下文场景（如数千 token 的输入），KV Cache 可能占据数 GB 显存，成为部署时的主要显存瓶颈。工程上常用 PagedAttention、量化 KV Cache 等技术来缓解这一问题。
4. Tokenization：从文本到数字
4.1 为什么需要 Tokenization？
LLM 无法直接处理文本，需要将文本转换为数字序列：
"Hello world" → Tokenizer → [15496, 995] → Embedding → 向量序列
4.2 主流 Tokenization 方法
| 方法 | 代表 | 原理 | 词表大小 |
|---|---|---|---|
| BPE | GPT-2, LLaMA | 基于频率合并字符对 | 32K-128K |
| WordPiece | BERT | 基于似然合并 | 30K |
| Unigram | T5, SentencePiece | 基于概率剪枝 | 32K |
| SentencePiece | LLaMA, Mistral | BPE/Unigram 的实现 | 可配置 |
4.3 BPE（Byte Pair Encoding）详解
训练过程：
初始：将所有文本拆成单字符
词表 = {'a', 'b', 'c', ..., 'z', ' ', ...}
迭代合并最频繁的相邻对：
Round 1: 't' + 'h' → 'th' (假设 "th" 出现最多)
Round 2: 'th' + 'e' → 'the'
Round 3: 'i' + 'n' → 'in'
...
直到词表达到目标大小（如 32000）
编码过程：
输入: "the cat"
查找最长匹配的 token:
"the" → 在词表中 → token_id = 1234
" " → token_id = 220
"cat" → 在词表中 → token_id = 5678
输出: [1234, 220, 5678]
4.4 使用 HuggingFace Tokenizer
from transformers import AutoTokenizer
# 加载 LLaMA 的 tokenizer
tokenizer = AutoTokenizer.from_pretrained("meta-llama/Llama-2-7b-hf")
# 编码（文本 → token ids）
tokens = tokenizer.encode("Pick up the red block")
print(tokens) # [1, 29875, ...] 对应 <s>, Pick, up, the, red, block
# 解码（token ids → 文本）
print(tokenizer.decode(tokens)) # "<s> Pick up the red block"
编码和解码是互逆操作。实际使用中，批量编码可通过 tokenizer(texts, padding=True, return_tensors="pt") 完成，会自动处理 padding 和 attention mask。
4.5 特殊 Token
# 常见特殊 token 及其 ID
print(tokenizer.bos_token, tokenizer.bos_token_id) # <s> 1 —— 句子开始
print(tokenizer.eos_token, tokenizer.eos_token_id) # </s> 2 —— 句子结束
除 BOS/EOS 外，不同模型还会定义 pad_token（填充）和 unk_token（未知 token）等特殊标记，具体取决于模型的 tokenizer 配置。
4.6 VLA 中的 Tokenization 考量
在 VLA 中，除了文本，还需要处理视觉 token 和动作 token：
完整输入序列：
[BOS] [IMG_1] [IMG_2] ... [IMG_N] [TEXT_1] [TEXT_2] ... [TEXT_M] [ACT_1] [ACT_2] ...
三种 token 的来源：
1. 视觉 token：图像经过视觉编码器 + 投影层得到
2. 文本 token：通过标准 tokenizer 编码
3. 动作 token：动作值离散化后得到（见 5. 指令微调）
Part B（核心）
5. 指令微调（Instruction Tuning）
5.1 从预训练到指令遵循
预训练 LLM 的问题：只会"续写"，不会"遵循指令"
预训练模型输入：
"What is the capital of France?"
预训练模型输出：
"What is the capital of Germany? What is the capital of Spain?..."
（它只是在续写类似的问题，而不是回答问题）
指令微调后：
输入："What is the capital of France?"
输出："The capital of France is Paris."
5.2 SFT（Supervised Fine-Tuning）
核心思想：用（指令, 回复）对来微调模型
训练数据格式：
{
"instruction": "Translate the following to French",
"input": "Hello, how are you?",
"output": "Bonjour, comment allez-vous?"
}
转换为训练序列：
<s> [INST] Translate the following to French: Hello, how are you? [/INST]
Bonjour, comment allez-vous? </s>
损失函数：只在 response 部分计算交叉熵损失
def compute_sft_loss(logits, labels, response_mask):
"""
SFT 损失：只在回复部分计算
logits: (B, L, V) 模型对每个位置、每个词表 token 的预测分布
labels: (B, L) 目标 token ID
response_mask: (B, L) 1 表示回复部分，0 表示指令部分
"""
# 移位对齐：logits[t] 用来预测 labels[t+1]
shift_logits = logits[..., :-1, :].contiguous() # (B, L-1, V)
shift_labels = labels[..., 1:].contiguous() # (B, L-1)
shift_mask = response_mask[..., 1:].contiguous()
# 逐 token 计算交叉熵，不做 reduction，保留每个位置的 loss
loss_fct = nn.CrossEntropyLoss(reduction='none')
loss = loss_fct(
shift_logits.view(-1, shift_logits.size(-1)), # (B*(L-1), V)
shift_labels.view(-1) # (B*(L-1),)
)
loss = loss.view(shift_labels.shape) # (B, L-1)
# 只在 response 部分计算平均损失，指令部分不监督
loss = (loss * shift_mask).sum() / shift_mask.sum()
return loss
5.3 对话模板（Chat Template）
不同模型有不同的对话格式：
# LLaMA 2 Chat 格式
llama2_template = """<s>[INST] <<SYS>>
{system_message}
<</SYS>>
{user_message} [/INST] {assistant_message} </s>"""
# Mistral 格式
mistral_template = """<s>[INST] {user_message} [/INST] {assistant_message}</s>"""
# ChatML 格式 (Qwen, etc.)
chatml_template = """<|im_start|>system
{system_message}<|im_end|>
<|im_start|>user
{user_message}<|im_end|>
<|im_start|>assistant
{assistant_message}<|im_end|>"""
5.4 RLHF（Reinforcement Learning from Human Feedback）
SFT 之后，通常还会用 RLHF 进一步对齐人类偏好：

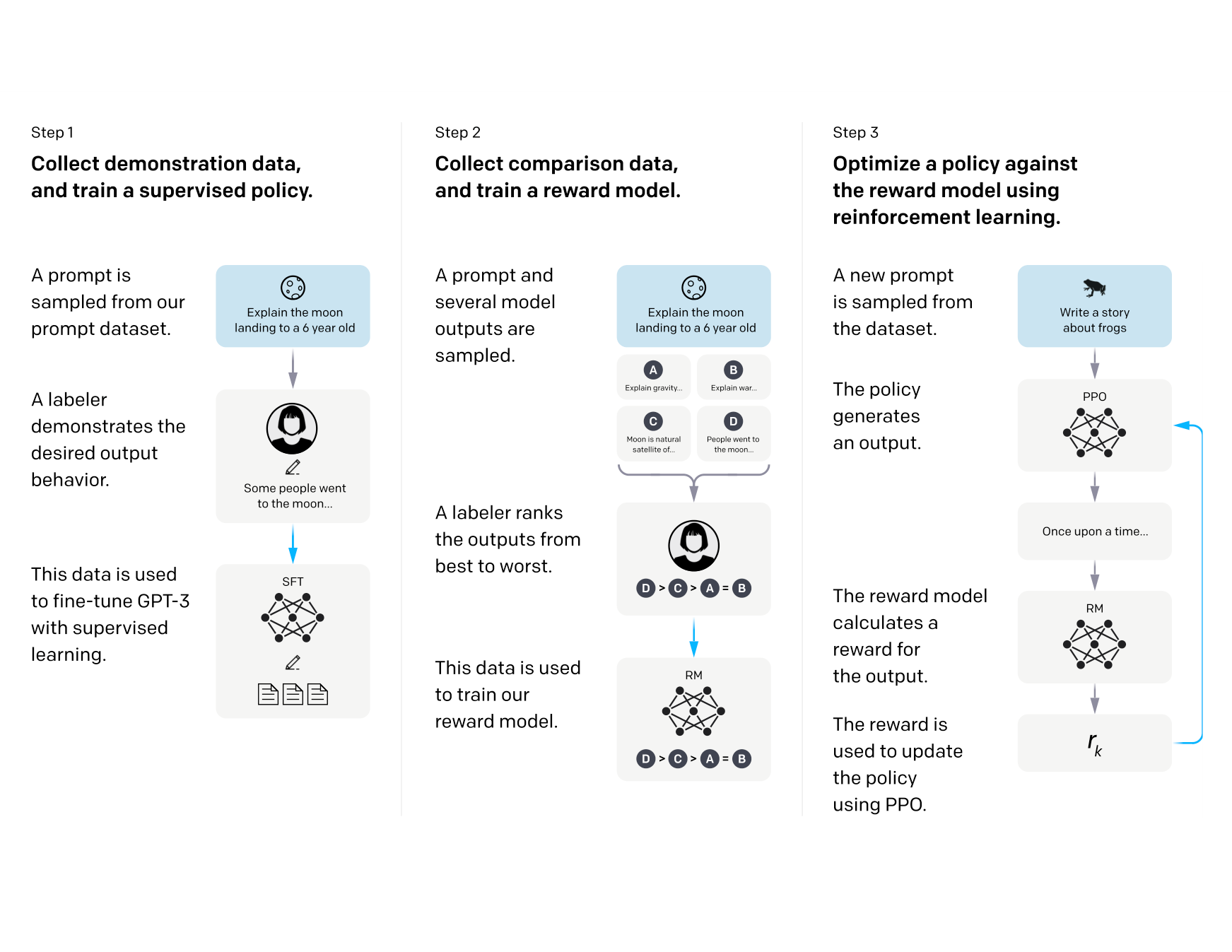

RLHF 流程：
1. SFT：用高质量数据微调
2. 训练 Reward Model：学习人类偏好
3. PPO 强化学习：用 reward 信号优化策略
简化理解：
- SFT 学会"能"回答问题
- RLHF 学会"好好"回答问题
5.5 VLA 中的指令微调
VLA 的 SFT 数据格式：
# VLA 训练样本
{
"image": "path/to/image.jpg", # 视觉输入
"instruction": "Pick up the red block", # 语言指令
"actions": [0.1, -0.2, 0.05, 0.0, 0.0, 0.1, 1.0] # 7-DoF 动作
}
# 转换为序列
# [IMG_TOKENS] + [TEXT_TOKENS] + [ACTION_TOKENS]
# 损失只在 [ACTION_TOKENS] 部分计算
VLA 训练数据格式与普通 LLM 的区别
普通 LLM 的训练序列只包含文本 token；VLA 的序列则由三类异构 token 拼接而成：视觉 token（由图像编码器提取后投影到语言空间）、文本 token（自然语言指令）和动作 token（连续动作值离散化后的 ID）。三类 token 在同一条序列中按顺序排列：[IMG_1...IMG_N] [TEXT_1...TEXT_M] [ACT_1...ACT_K]。损失函数只在动作 token 部分计算，视觉和语言部分不参与监督——这与普通 SFT 中"只在 response 部分计算损失"的思路完全一致，只是 response 从文字变成了动作。这种设计让 LLM 骨干网络天然复用，同时将机器人控制问题转化为标准的 next-token 预测。
6. VLA 的核心思想：动作即语言 Token
6.1 动作 Token 化的动机
关键洞察：既然 LLM 擅长预测下一个 token，为什么不把机器人动作也变成 token 来预测？
传统思路：LLM 输出一个连续向量，再回归成动作
缺点：回归任务与 LLM 预训练目标不一致
VLA 思路：把动作离散化成 token，LLM 直接预测动作 token
优点：复用 LLM 的序列建模能力
6.2 动作空间介绍
机器人动作空间通常是多维连续空间：
| 动作类型 | 维度 | 说明 |
|---|---|---|
| 末端执行器位置 | 3 | (x, y, z) 空间坐标 |
| 末端执行器姿态 | 3-4 | (roll, pitch, yaw) 或四元数 |
| 夹爪开合 | 1 | 0=闭合, 1=张开 |
| 总计（7-DoF） | 7 | 常见的机械臂动作空间 |
一个动作向量示例：
action = [
0.05, # delta_x: 向右移动 5cm
-0.02, # delta_y: 向后移动 2cm
0.10, # delta_z: 向上移动 10cm
0.0, # delta_roll
0.0, # delta_pitch
-0.1, # delta_yaw: 绕 z 轴旋转
1.0 # gripper: 张开
]
6.3 动作离散化（Action Discretization）
方法 1：均匀分桶（Uniform Binning）
RT-2 采用的方法，将每个动作维度均匀离散化：
def discretize_action(action, num_bins=256, action_min=-1.0, action_max=1.0):
"""
将连续动作离散化为 token ID
action: (action_dim,) 连续动作值，例如 7-DoF
num_bins: 每个维度的离散桶数，越大精度越高
返回: (action_dim,) 离散 token ID，范围 [0, num_bins-1]
"""
# 裁剪到有效范围，防止越界
action = np.clip(action, action_min, action_max)
# 归一化到 [0, 1]
normalized = (action - action_min) / (action_max - action_min)
# 映射到 [0, num_bins-1] 并取整
discrete = (normalized * (num_bins - 1)).astype(np.int32)
return discrete
def undiscretize_action(discrete, num_bins=256, action_min=-1.0, action_max=1.0):
"""
将离散 token 还原为连续动作（discretize_action 的逆操作）
"""
normalized = discrete.astype(np.float32) / (num_bins - 1) # [0, 1]
action = normalized * (action_max - action_min) + action_min
return action
# 示例
action = np.array([0.05, -0.02, 0.10, 0.0, 0.0, -0.1, 1.0])
discrete = discretize_action(action, num_bins=256, action_min=-1, action_max=1)
print(discrete) # 例如: [141, 123, 166, 128, 128, 115, 255]
方法 2：K-Means 聚类
对历史动作数据进行聚类，用聚类中心作为离散动作：
from sklearn.cluster import KMeans
class KMeansActionTokenizer:
"""基于 K-Means 的动作离散化：用聚类中心代替均匀分桶，更贴合实际数据分布"""
def __init__(self, n_clusters=512):
self.n_clusters = n_clusters
self.kmeans = None
def fit(self, actions):
"""
actions: (N, action_dim) 历史动作数据，用于拟合聚类中心
"""
self.kmeans = KMeans(n_clusters=self.n_clusters, random_state=42)
self.kmeans.fit(actions)
def encode(self, action):
"""连续动作 → 最近聚类中心的 ID（离散 token）"""
return self.kmeans.predict(action.reshape(1, -1))[0]
def decode(self, token_id):
"""离散 token → 聚类中心（还原为近似连续动作）"""
return self.kmeans.cluster_centers_[token_id]
6.4 将动作 Token 加入词表
class VLATokenizer:
"""
VLA 的 Tokenizer：在原文本词表后追加动作 token 空间。
核心设计：为每个动作维度分配独立的 token 区间，避免不同维度的 bin 相互混淆。
例如（256 bins，7 维）：
dim_0 → token [32000, 32255]
dim_1 → token [32256, 32511]
...
dim_6 → token [33536, 33791]
"""
def __init__(self, text_tokenizer, num_action_bins=256, action_dim=7):
self.text_tokenizer = text_tokenizer
self.num_action_bins = num_action_bins
self.action_dim = action_dim
# 动作 token 从文本词表末尾开始编号
self.action_token_start = len(text_tokenizer)
def encode_action(self, action):
"""
action: (action_dim,) 连续动作
返回: (action_dim,) 动作 token IDs
"""
discrete = discretize_action(action, self.num_action_bins)
token_ids = []
for dim_idx, bin_idx in enumerate(discrete):
# 每个维度有独立的 token 区间，偏移量 = dim_idx × num_bins
token_id = self.action_token_start + dim_idx * self.num_action_bins + bin_idx
token_ids.append(token_id)
return token_ids
def decode_action(self, token_ids):
"""
token_ids: (action_dim,) 动作 token IDs
返回: (action_dim,) 连续动作
"""
discrete = []
for dim_idx, token_id in enumerate(token_ids):
# 逆推 bin_idx：减去基础偏移和维度偏移
bin_idx = token_id - self.action_token_start - dim_idx * self.num_action_bins
discrete.append(bin_idx)
action = undiscretize_action(np.array(discrete), self.num_action_bins)
return action
6.5 RT-2 的动作 Token 化方案
RT-2 的一个关键设计决策是复用已有的数字文本 token（"0"~"255"）来表示动作，而不是新增专用 token。这样做的好处是无需修改词表大小和 Embedding 层，可以直接在冻结的 VLM 上微调；同时，预训练阶段模型已经见过大量数字文本，对数字的语义有一定理解，降低了从零学习动作表示的难度。代价是动作 token 与普通数字文本共享同一表示空间，模型需要仅靠上下文来区分"这是一个动作值"还是"这是一段普通数字"。
RT-2 的具体实现细节：
RT-2 动作 token 设计：
1. 每个动作维度用 256 bins 离散化
2. 动作维度：7 (x, y, z, roll, pitch, yaw, gripper)
3. 总共需要 7 × 256 = 1792 个新 token
新 token 的文本表示：
bin 0 → "0"
bin 1 → "1"
...
bin 255 → "255"
输出序列示例：
"128 140 100 128 128 115 255"
↓ 解析
[128, 140, 100, 128, 128, 115, 255]
↓ 反离散化
[0.0, 0.1, -0.2, 0.0, 0.0, -0.1, 1.0]
def generate_action_rt2(model, tokenizer, image_features, instruction):
"""
RT-2 风格：直接生成动作数字的文本表示，再解析为连续值
"""
# 构建提示词，引导模型输出动作序列
prompt = f"Instruction: {instruction}\nAction:"
input_ids = tokenizer.encode(prompt, return_tensors="pt")
# 自回归生成 7 个离散动作值（数字字符串）
outputs = model.generate(
input_ids,
image_features=image_features,
max_new_tokens=7 * 4, # 每个数字最多 4 个字符（如 "255 "）
num_beams=1, # 贪婪解码，保证动作确定性
)
# 解析输出字符串中的 7 个整数
output_text = tokenizer.decode(outputs[0])
action_str = output_text.split("Action:")[-1].strip()
action_bins = [int(x) for x in action_str.split()[:7]]
# 将离散 bin 反映射为连续动作值
action = undiscretize_action(np.array(action_bins))
return action
6.6 OpenVLA 的动作 Token 化方案
OpenVLA 对 RT-2 的改进：为动作 token 分配专门的词表空间
相比 RT-2 复用数字文本 token，专用动作 token 的优势在于：模型可以为动作学到独立的 Embedding 表示，不会与原有词表中数字的语义产生冲突（例如"128"在文本中可能表示一个数量，但在动作中表示某个维度的中间值）。这让模型更容易区分"正在输出动作"和"正在输出文字"，训练收敛也更稳定。
class OpenVLAActionTokenizer:
"""
OpenVLA 的动作 token 化：添加 256 个专用特殊 token 代替复用数字文本 token，
避免与原有词表语义冲突，也让模型更容易区分"动作输出"和"文字输出"。
"""
def __init__(self, base_tokenizer, num_bins=256):
# 添加 256 个专属动作 token：<action_0> ~ <action_255>
special_tokens = [f"<action_{i}>" for i in range(num_bins)]
base_tokenizer.add_special_tokens({'additional_special_tokens': special_tokens})
self.tokenizer = base_tokenizer
# 预先查好每个动作 token 对应的 ID，推理时直接使用
self.action_token_ids = [
base_tokenizer.convert_tokens_to_ids(f"<action_{i}>")
for i in range(num_bins)
]
def encode_action(self, action, action_min, action_max):
"""将 7-DoF 连续动作编码为 7 个专属动作 token ID"""
action = np.clip(action, action_min, action_max)
normalized = (action - action_min) / (action_max - action_min) # [0, 1]
bins = (normalized * 255).astype(np.int32) # [0, 255]
# 将每维的 bin 映射到对应的专属 token ID
token_ids = [self.action_token_ids[b] for b in bins]
return token_ids
6.7 离散化 vs 连续输出
| 方法 | 代表模型 | 优点 | 缺点 |
|---|---|---|---|
| 离散化（Token） | RT-2, OpenVLA | 复用 LLM 能力，训练简单 | 精度受限于桶数 |
| 连续回归 | Octo, 部分方法 | 精度高 | 需要额外的回归头 |
| Diffusion Head | π0 | 处理多模态分布 | 推理速度慢 |
9. 总结
9.1 核心知识速查
| 概念 | 一句话总结 |
|---|---|
| 自回归生成 | 依次生成 token，每个 token 依赖之前所有 token |
| Causal Mask | 上三角掩码，防止看到未来信息 |
| KV Cache | 缓存历史 K/V，避免重复计算 |
| Tokenization | 文本 → token ID 的转换，主流用 BPE |
| SFT | 用（指令，回复）对监督微调 LLM |
| 动作 Token 化 | 把连续动作离散化为 token，让 LLM 直接预测 |
| 贪婪解码 | VLA 推理中最常用，保证动作确定性 |
| LoRA | 参数高效微调，VLA 训练中常用 |
9.2 VLA 中 LLM 的核心要点
1. 输入构成：[视觉 Token] + [语言 Token]
2. 输出目标：预测 [动作 Token]
3. 训练方式：SFT，只在动作部分计算损失
4. 推理方式：贪婪解码，确保动作确定性
5. 微调方法：LoRA，参数高效
10. 参考资料
- Attention Is All You Need - Transformer
- Language Models are Few-Shot Learners - GPT-3
- LLaMA: Open and Efficient Foundation Language Models
- Training language models to follow instructions with human feedback - InstructGPT
- RT-2: Vision-Language-Action Models Transfer Web Knowledge to Robotic Control
- OpenVLA: An Open-Source Vision-Language-Action Model
- LoRA: Low-Rank Adaptation of Large Language Models
- HuggingFace Transformers 文档
- HuggingFace PEFT 文档
